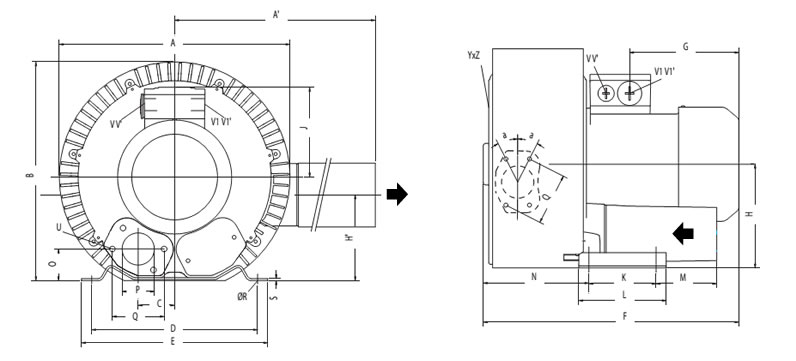

TABELLA DIMENSIONALE
MODELLO A
A'
B
C D E F G H H' J K L M N O P Q ØR S T ØX
RB302 284 316 270 45 205 230 316 135 128 106 111 83 108 75 130 39 G1"¼ 64 10 2.5 88 140
RB402 322 324 315 58 225 255 401 191 154 153 128 95 130 73 151 45 G1"½ 72 12 3 104 174
RB502 372 411 371 60 260 295 465 190 175 144 135 115 155 98 171 48 G2" 83 14 4 116 200
RB602 426 426 410 154 290 326 526 209 197 195 135 140 180 205 192 197 G2" 83 15 4.5 - 240
RB802 466 - 550 180 400 450 675 - - - - 330 550 180 195 97 G3" - 11 4.5 - -




CARATTERISTICHE TECNICHE
MODELLO Curva grafico (*) FASI
Tensione
(V)
Frequenza
(Hz)
Potenza
(kW)
Assorbimento
(A)
Rumorosità
(db)
Peso
(kg)
RB302 a 3 200-240 ∆ 345-415Y 50 0.7 .8 ∆/2.2Y 55 14
b 220-275 ∆ 380-480Y 60 0.83 3.75 ∆/2.15Y 61
c 1 200-240V 50 0.7 4.5 55 15
d 200-240V 60 0.83 5.6 61

RB402 a 3 200-240 ∆ 345-415Y 50 1.6 7.5 ∆/4.3 Y 73 24
b 220-275 ∆ 380-480Y 60 2.05 7.6 ∆/4.4 Y 61
c 200-240 ∆ 345-415Y 50 2,2 9.7 ∆/5.6 Y 73 27
d 220-275 ∆ 380-480Y 60 2,55 10.3 ∆/6.0 Y 73

RB502 a 3 200-240 ∆ 345-415Y 50 3,0 12.5 ∆/7.2Y 72 39
b 200-240 ∆ 345-415Y 60 3,45 12.5 ∆/7.3Y 74
c 380-415V 50 4.0 10 ∆ 72 43
d 380-415V 60 4.6 10 ∆ 74

RB602 a 3 345-415 ∆ 600-720Y 50 4.0 10.0 ∆/5.2 Y 73 54
b 380-480 ∆ 660-720Y 60 4.8 10.4 ∆/6.0 Y 76
c 345-415 ∆ 600-720Y 50 5.5 10.4 ∆/6.0 Y 73 66
d 380-480 ∆ 660-720Y 60 6,3 13.3 ∆/7.7 Y 76

RB802 a 3 400 ∆ 690Y 50 4.0 10.5 ∆/6.1 Y 77 70
b 460 ∆ 795Y 60 4.8 10.5 ∆/6.1 Y
c 400 ∆ 690Y 50 5.5 12.5 ∆/7.2 Y 78 75
d 460 ∆ 795Y 60 6.6 12.5 ∆/7.2 Y
e 400 ∆ 690Y 50 7.5 18.5 ∆/10.7 Y 87
f 460 ∆ 795Y 60 9.0 18.5 ∆/10.7 Y
g 400 ∆ 690Y 50 8.2 22 ∆/12.7 Y 80 95
h 460 ∆ 795Y 60 11 22 ∆/12.7 Y
(*): per i valori dei grafici fare riferimento al data sheet
