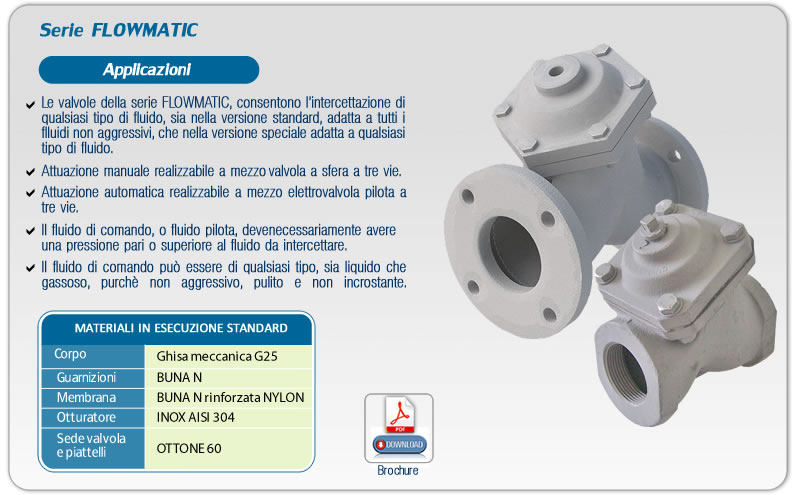

Le valvole FLOWMATIC sono del tipo a membrana a due vie con sede inclinata a passaggio integrale per ogni tipo di fluido con funzionamento sia normalmente aperto che normalmente chiuso. La chiusura viene garantita da un’otturatore comandato da una membrana mediante un albero che scorre nella sede con o-ring di tenuta. L’apertura può essere parzializzata mediante un apposito limitatore di portata, fornito opzionalmente, il quale agisce sull’otturatore.

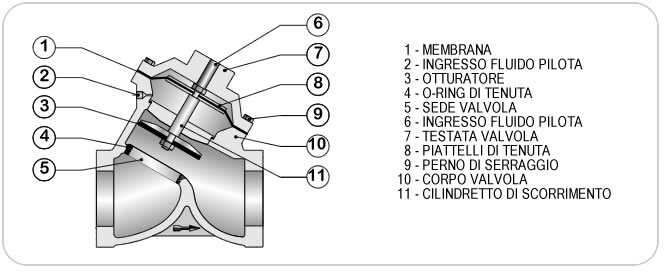

VALVOLA NORMALMENTE APERTA
MODELLI E DIMENSIONI VALVOLE NORMALMENTE APERTE
Modello A
B
C D E F G Corpo valvola Peso (kg)
FLVNA01 3/4" 117 105 75 56 1/8" 1/4" 1" 1,8
FLVNA02 1" 117 105 75 56 1/8" 1/4" 1" 1,8
FLVNA03 1"¼ 140 125 90 80 1/8" 1/4" 1"½ 3,5
FLVNA04 1"½ 140 125 90 80 1/8" 1/4" 1"½ 3,5
FLVNA05 2" 175 165 110 85 1/8" 1/4" 2" 8
FLVNA06 2"½ 210 196 135 106 1/8" 1/4" 2"½ 10
FLVNA07 3" 210 196 135 106 1/8" 1/4" 2"½ 10
FLVNA08 DN80 250 280 190 200 1/8" 1/4" 3" 17
FLVNA08 DN100 360 300 195 200 1/8" 1/4" 4" 27

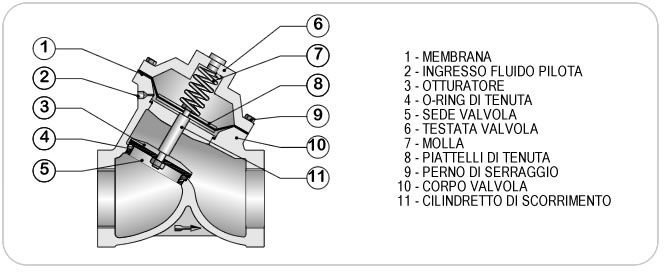

VALVOLA NORMALMENTE CHIUSA
MODELLI E DIMENSIONI VALVOLE NORMALMENTE CHIUSE
Modello A
B
C D E F Corpo valvola Peso (kg)
FLVNC01 3/4" 117 105 75 56 1/8" 1" 1,8
FLVNC02 1" 117 105 75 56 1/8" 1" 1,8
FLVNC03 1"¼ 140 125 90 80 1/8" 1"½ 3,5
FLVNC04 1"½ 140 125 90 80 1/8" 1"½ 3,5
FLVNC05 2" 175 165 110 85 1/8" 2" 8
FLVNC06 2"½ 210 196 135 106 1/8" 2"½ 10
FLVNC07 3" 210 196 135 106 1/8" 2"½ 10
FLVNC08 DN80 250 280 190 200 1/8" 3" 17
FLVNC08 DN100 360 300 195 200 1/8" 4" 27
